Теория и практикум

Часть 13.
Ответы и о мелочах.

К предыдущей лекции. К следущей лекции.

Привет, коллеги!

Вопрос: Как совместить палубу из сандвича и деревянный настил? То есть, как склеить несоединимые, на первый взгляд, материалы? Только на первый взгляд.

Должен заметить, что главное при работе с ЛЮБЫМ клеем - строго выдерживать инструкцию. Всю свою модельную жизнь до 40 лет я считал БФ-2 дерьмовым клеем - хотелось побыстрее. А потом мне попался отраслевой справочник по клеям. По всем, которые выпускались в СССР. Характеристики, применение, показатели и, главное, как использовать. Конечно, всякие спецклеи (например, ВИАМБ-3 или ещё более мудрёные) применялись на военке и разводились за полчаса до применения, а потом превращались в камень, но какой камень! Да, так вот, я взял раздел по БФ-М и склеил одну вещицу строго по инструкции. В дальнейшем она сломалась, но не по склейке. Там же я с удивлением узнал, что БФ-8 не боится температуры. Подтверждение получил позже от ракетомоделистов. Они на нём выклеивали двигательные отсеки.

Возвращаемся к палубе. Отдельно по клеям я планировал поговорить в разделе по пластмассам, а про палубы - в разделе по древесине. Поэтому ответ конкретный - приклейка настила (деревянного) к палубе из сэндвича. Прежде всего, участок палубы хорошо задрать грубой наждачкой, чтобы риски были видны невооружённым глазом. Затем протереть спиртом, можно техническим или уайт-спиритом. Наносим слой клея 88Н (в других странах его аналог, например в Израиле - Девек мага) очень равномерно, без сгустков, и также намазываем с нижней стороны «доски» палубного настила или участки (заранее склеенные) палубы, либо (для больших масштабов) кусок фанеры толщиной 0,8÷1,5 мм. И строго по часам выдерживаем рекомендуемое время. Обращаю внимание - РЕКОМЕНДУЕМОЕ. Потом накладываем и загружаем. Если «доски» отдельные - тщательно совмещая, если участками - хорошо стыкуя, если фанера, и палуба выполнена с погибью - загружаем через лист оргстекла или другого пластика мешочками с песком или затягиваем резиновыми жгутами. И выжидаем сколько рекомендовано. Помните - спешка наш враг.

Можно применять тот же БФ, только номер подобрать, можно посадить на эпоксидку, можно на цианакрилат. Главное соблюсти технологию. Металл на сэндвиче очень уж гладкий, а для хорошей приклейки нужна шероховатость. Вот, главная задача - создать её. Возможно, сейчас в вашем именно регионе есть какие-то клеи, которых я просто не знаю. Ищите и обрящите.

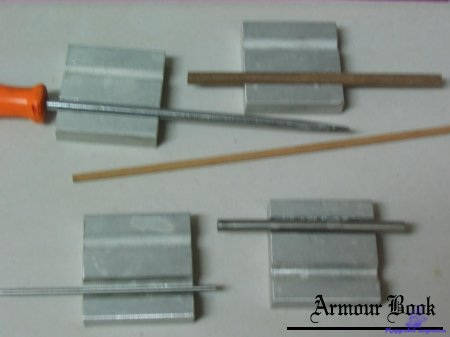

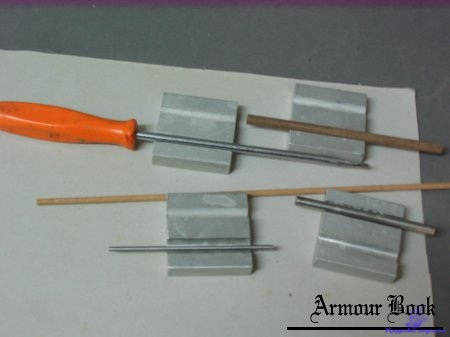

Мой фотоаппарат решил сегодня немного поработать (ну, очень немного), поэтому кое-что добавлю к предыдущему материалу, о работе с металлами. Речь шла об изготовлении трубок. В качестве иллюстрации подручные приспособы.

В качестве оправок можете использовать любой круглый стержень: металлический, деревянный, пластиковый. Можете его сделать фигурным: например труба торпедного аппарата может иметь раструб. Я делал полную болванку и для раструба тоже. Только развёртку надо вырезать с учетом. Вырезы в плитке могут быть не обязательно полукруглыми, прямоугольные тоже годятся для сгибания труб. И при этом вы не завязаны с диаметрами. Если вам надо 4,3 мм, а стандартная трубка от антенны на 4,8 мм, можете проблемой это не считать - загибайте и паяйте.

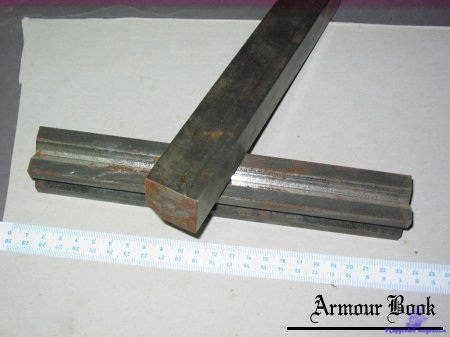

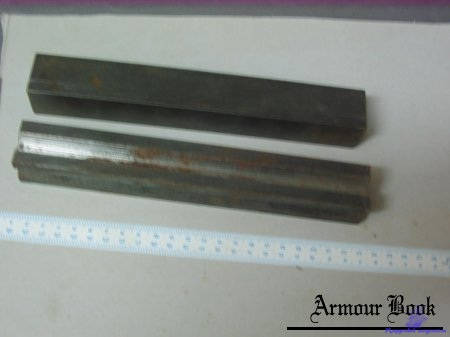

Хорошо иметь под рукой призму для правки уголков. Уголковый профиль на кораблях (да и не только, «катюшу» вспомните) широко используемая деталь: мачты, каркасы, рёбра жёсткости, волноотбойники - все либо уголок, либо швеллер, тавр и двутавр. Правда изготовление призмы потребует слесарно-фрезерных усилий, но наверно есть такие друзья и у вас. А вот и она - призма.

Работать с ней просто: положил уголок, придавил ребром и слегка молоточком. Получите острый угольник, заодно и отрихтованный. Да, конечно, предварительно согнуть надо. Наловчитесь, будете делать запросто. У меня уголок 0,5×0,5 мм получается. 0,3 мм уже хуже.

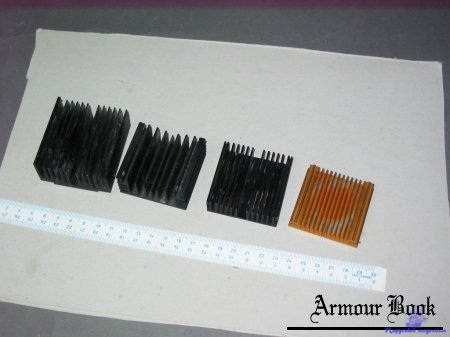

А это картинка загадка:

Угадали. Это радиаторы охлаждения из разной электронной техники. Для чего, спрашивается? Ну, начнем по порядку: для гнутья того же металла на трубки, профили и т.д. Далее, для того, чтобы разместить детали для покраски, для сортировки во время работы пластинок (ну, чтобы грудой на столе не валялись) и просто как хороший металл (алюминий). К чему это я? А к тому, чтобы вы внимательно смотрели под ноги и по сторонам. Сегодня техника настолько подешевела, что её никто не ремонтирует, а просто выбрасывают. Разобрав элементарный драйвер от компа вы получаете 1÷3 двигателя, которые вполне годятся для моделей в 1:350÷1:200, пару калёных полированных стальных стержней, червячную или шнековую передачу, маленькие подшипники высокого класса, микровыключатели-концевики...

Да что говорить. Разовая зажигалка дает целую кучу деталей: пластиковых, металлических, резиновых. Сами цветные корпуса годятся для выполнения ходовых (крыльевых для авиаторов) огней. Смотрите по сторонам. Заклёпка с полукруглой головкой - почти готовый вентиляционный грибок, только дырку ему в макушке и маховичок в неё. А может и не надо (по конструкции). Большое количество полезных деталей дают ручные часы, особенно механические. Я с них снимаю даже цифры и метки на циферблате. Про внутренности я уж не говорю.

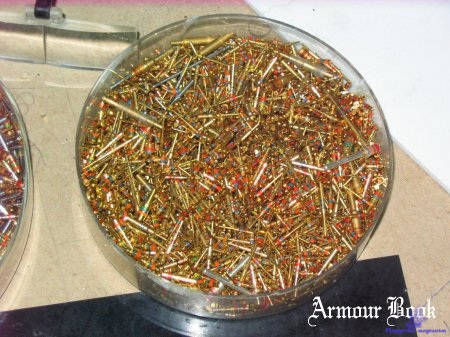

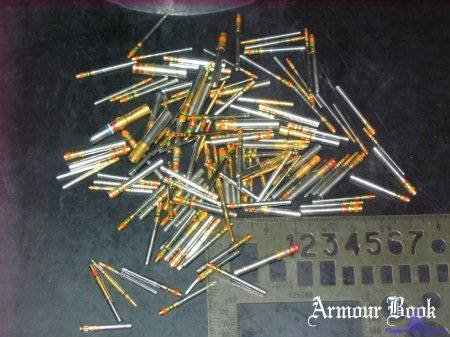

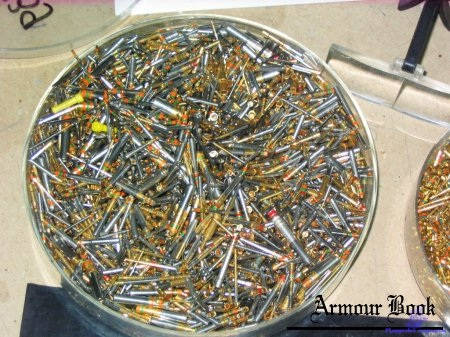

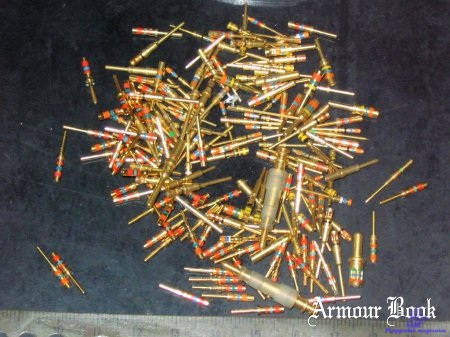

Хороши многоштыревые разъёмы разного калибра. Тут тебе и ручки-задрайки, тут тебе и бортовая артиллерия.

Так вот, коллеги, повторюсь: смотрите по сторонам - много полезного для нас найдёте и денег на это не потратите. Где-нибудь рядом есть мебельная (или паркетная) фабрика-мастерская - безразмерный источник шпона - древесины, а если учесть, что они её сжигают!! И, порой бракуют такое!!! Пошукайте контору, которая делает печатные платы - обязательно есть отходы сэндвича. И выбраковка тоже, а бракуют её целыми листами (1,2×0,8 м) при одном окислившемся уголке. Ну, обойдётся вам это в сколько-то денег. Не думаю, что много. Ещё одна наводка - гармонная фабрика. Во-первых, сухая древесина, во-вторых (сведения устаревшие), целлулоид. Прекрасный материал, но о нём позже.

И на подарок сегодня - «страшный секрет». В телевизионной трубке, внутри находится стальной экран. В импортных - щелевой, а в старых советских - дырчатый. Дырочки диаметром 0,3 мм, щели тоньше. Замечательный материал для площадок на мачтах, ступеней трапов и ещё целой куче элементов. Паяется, только зачистить надо.

До связи, коллеги.
